واحد مراقبت پنوماتیک چیست؟ راهنمای کامل فیلتراسیون هوای فشرده صنعتی
هوای محیط اطراف ما پر از رطوبت، گرد و غبار، ذرات معلق و بخارات روغن است. وقتی این هوا توسط کمپرسور فشرده می‌شود، غلظت این ناخالصی‌ها چندین برابر افزایش پیدا می‌کند. اگر این هوای آلوده و مرطوب مستقیماً وارد سیستم شود، باعث زنگ‌زدگی سیلندرها، رسوب‌گیری شیرهای برقی و پارگی آب‌بندها (اورینگ و پکینگ) می‌شود.
راهکار استاندارد و مطمئن در مهندسی اتوماسیون، استفاده از واحد مراقبت پنوماتیک (FRL) یا سیستم‌های فیلتراسیون هوای فشرده درست در ورودی تجهیزات است. در این مقاله به بررسی کامل ساختار، نحوه عملکرد و نکات مهم خرید واحد مراقبت می‌پردازیم.
اجزای تشکیل‌دهنده واحد مراقبت (سیستم FRL)
نام علمی این قطعه FRL مخفف سه بخش اصلی آن است:
۱. فیلتر رطوبت و ذرات (Filter – حرف F)
اولین ایستگاه ورود باد است. هوا با چرخش گردابی وارد کاسه فیلتر شده و بر اثر نیروی گریز از مرکز، قطرات آب و ذرات سنگین به دیواره برخورد کرده و ته‌نشین می‌شوند. سپس هوا از یک سنگ یا فیلتر متخلخل (معمولاً ۵ یا ۴۰ میکرون) عبور می‌کند تا ریزترین ذرات جامد نیز حذف شوند. در پایین فیلتر یک شیر تخلیه (دستی یا اتوماتیک) برای خروج آب جمع‌شده تعبیه شده است.
۲. رگلاتور یا تنظیم‌کننده فشار (Regulator – حرف R)

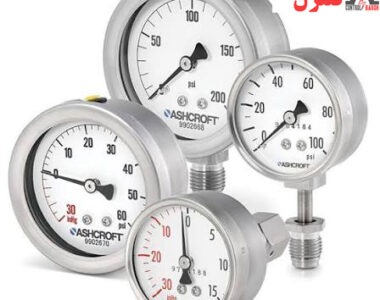

فشار تولیدی کمپرسور معمولاً نوسان دارد (مثلاً بین ۶ تا ۸ بار). رگلاتور وظیفه دارد این نوسان را مهار کرده و فشار هوای خروجی را دقیقاً روی عدد مورد نیاز تجهیزات (مثلاً ۶ بار ثابت) تثبیت کند. روی رگلاتور یک درجه (گیج فشار) نصب می‌شود تا فشار تنظیمی قابل مشاهده باشد.
۳. روغن‌زن یا روان‌کار (Lubricator – حرف L)
قطعات داخلی جک‌ها و شیرهای پنوماتیک دارای حرکت مکانیکی مداوم هستند. روغن‌زن مقداری روغن بسیار رقیق مخصوص پنوماتیک (روغن ۱۰ یا هیدرولیک سبک) را به صورت غبار یا پودر (میکرونی) در جریان باد تزریق می‌کند تا قطعات متحرک در حین کار به صورت خودکار روان‌کاری شوند و اصطکاک به حداقل برسد.
مقایسه واحد مراقبت دوتکه و سه‌تکه
در بازار صنعتی، واحدهای مراقبت در دو شکل کلی عرضه می‌شوند:content_copy
| نوع واحد مراقبت | ساختار | کاربرد و ویژگی‌ها |
|---|---|---|
| سه‌تکه (3-Piece) | فیلتر + رگلاتور + روغن‌زن به صورت ۳ کاسه مجزا | قابلیت تعمیر و تعویض مستقل هر بخش؛ مناسب صنایع سنگین با فضای کافی |
| دوتکه (2-Piece) | (فیلتر-رگلاتور ترکیبی) + روغن‌زن | اشغال فضای بسیار کمتر، اقتصادی‌تر و پرکاربردترین مدل در صنایع معمولی |
نکته حرفه‌ای: در برخی خطوط حساس (مانند صنایع غذایی، دارویی یا رنگ‌پاشی صنعتی)، استفاده از روغن‌زن ممنوع است و فقط از فیلتر رگلاتور بدون روغن استفاده می‌شود.
۴ نکته حیاتی در زمان خرید واحد مراقبت پنوماتیک
- سایز پورت ورودی و خروجی (رزوه): متداول‌ترین سایزها ۱/۴، ۳/۸، ۱/۲، ۳/۴ و ۱ اینچ هستند. سایز نامناسب باعث افت فشار شدید در طول خط خواهد شد.
- دقت فیلتراسیون (میکرون): فیلترهای رایج ۴۰ میکرون (صنعتی معمولی) و ۵ میکرون (دقیق) هستند. برای خطوط ابزار دقیق از میکروفیلترهای زیر ۰.۰۱ میکرون (فیلتر کربن فعال و کوالسنتر) استفاده می‌شود.
- نوع تخلیه آب (Drain Type):
- تخلیه دستی (Manual): اپراتور باید روزانه پیچ تخلیه را باز کند.
- تخلیه اتوماتیک (Auto Drain): به محض پر شدن کاسه، دریچه به صورت خودکار باز شده و آب را تخلیه می‌کند (بسیار مناسب برای خطوطی که در دسترس آسان نیستند).
- جنس کاسه (Bowl Material): برای محیط‌های خشن یا حضور مواد شیمیایی، از کاسه‌های محافظ‌دار فلزی به جای طلق‌های ساده پلی‌کربنات استفاده کنید.
راهنمای نصب و نگهداری صحیح واحد مراقبت
- جهت جریان باد: همیشه به علامت فلش (Arrow) حک‌شده روی بدنه قطعه دقت کنید؛ ورود و خروج هوا نباید برعکس بسته شود.
- تخلیه منظم آب: رها کردن آب در کاسه فیلتر باعث می‌شود با پر شدن کاسه، آب دوباره وارد خط باد شود.
- تنظیم قطره‌های روغن: پیچ تنظیم روغن‌زن را طوری تنظیم کنید که در هر چند سیکل کاری یک قطره روغن تزریق شود؛ افراط در روغن‌کاری باعث خرابی سنسورها و قطعات حساس می‌شود.
سوالات متداول (FAQ)
۱. واحد مراقبت باید نزدیک کمپرسور نصب شود یا نزدیک دستگاه؟
حتماً باید نزدیک‌ترین نقطه به مصرف‌کننده (شیر برقی و جک) نصب شود تا هوایی که در طول مسیر لوله‌کشی دوباره خنک شده و رطوبت پس داده، درست قبل از ورود به قطعات تمیز شود.
۲. چه روغنی باید داخل روغن‌زن واحد مراقبت بریزیم؟
فقط از روغن مخصوص پنوماتیک بدون روی (مانند روغن ISO VG 32 یا روغن هیدرولیک بسیار رقیق) استفاده کنید. روغن‌های غلیظ خودرویی (مثل روغن موتور) باعث مسدود شدن مسیرها و چسبندگی پکینگ‌ها می‌شوند.
۳. علائم کثیف شدن فیلتر چیست؟
افت فشار ناگهانی در زمان کارکرد جک‌ها و کدر شدن رنگ فیلتر داخلی نشان‌دهنده اشباع فیلتر و لزوم شستشو یا تعویض آن است.
جمع‌بندی و خرید آنلاین
سلامت و طول عمر مفید شیرهای برقی و سیلندرهای پنوماتیک تا ۸۰٪ به کیفیت فیلتراسیون و هوای تمیز ورودی بستگی دارد. فروشگاه کنترل برق انواع واحدهای مراقبت دوتکه، سه‌تکه و میکروفیلترهای صنعتی را با بالاترین کیفیت و مشاوره فنی در اختیار شما قرار می‌دهد.
