راهنمای کامل انتخاب و خرید شیر برقی پنوماتیک (انواع، ولتاژها و نکات فنی)
در دنیای اتوماسیون صنعتی و خطوط تولید امروزی، هوای فشرده (پنوماتیک) به عنوان یک انرژی پاک، پرسرعت و قابل اطمینان شناخته می‌شود. اما حرکت باد به تنهایی کاربردی ندارد، مگر اینکه فرماندهی دقیقی داشته باشد. اینجاست که شیر برقی پنوماتیک به عنوان مغز متفکر و فرمانده مسیر جریان باد وارد مدار می‌شود.
اگر قصد راه‌اندازی یک سیستم پنوماتیک جدید را دارید یا برای تعویض قطعه فرسوده خط تولیدتان نیاز به خرید قطعه دارید، انتخاب نادرست شیر برقی می‌تواند موجب افت فشار، سوختن مکرر بوبین، یا عمل نکردن به موقع جک‌ها شود. در این مقاله به زبان ساده و کاربردی بررسی می‌کنیم که شیر برقی پنوماتیک چیست، چه انواعی دارد و موقع خرید باید به چه نکاتی دقت کنید.
شیر برقی پنوماتیک چگونه کار می‌کند؟

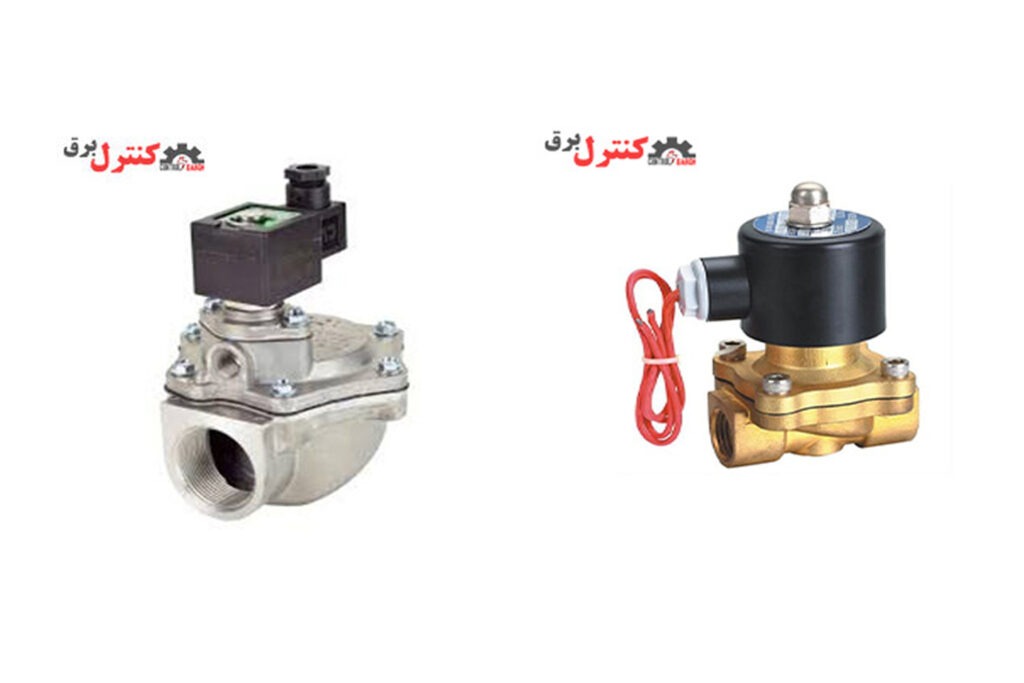

شیر برقی وسیله‌ای الکترومکانیکی است که سیگنال الکتریکی دریافتی از PLC، سنسور یا شستی را به حرکت مکانیکی تبدیل می‌کند تا مسیر ورود، خروج و تخلیه هوای فشرده را باز، بسته یا تغییر جهت دهد.
ساختار شیر برقی از دو بخش اصلی تشکیل شده است:
- بوبین (سولنوئید یا سیم‌پیچ): با عبور جریان برق، میدان مغناطیسی ایجاد کرده و هسته فلزی متحرک (اسپول یا اسپیندل) را جابه‌جا می‌کند.
- بدنه مکانیکی شیر: مجراها و پورت‌های ورود و خروج باد (رزوه‌ها) در این بخش تعبیه شده‌اند.
انواع شیر برقی پنوماتیک بر اساس تعداد وضعیت و دهانه (پورت)
مهم‌ترین مشخصه فنی که روی بدنه یا پلاک هر شیر برقی می‌بینید، اعدادی به صورت کسر است (مانند ۲/۲ یا ۵/۲). عدد اول نشان‌دهنده تعداد پورت‌ها (دهانه‌ها) و عدد دوم نشان‌دهنده تعداد وضعیت‌ها (حالت‌های کاری شیر) است:
۱. شیر برقی ۲/۲ (دو راه – دو وضعیت)
ساده‌ترین نوع شیر برقی است که تنها یک ورودی و یک خروجی دارد. کارکرد آن صرفاً «قطع و وصل» جریان باد، آب یا سیال است (مانند کلید برق تک‌پل). شیرهای ۲/۲ معمولاً در دو حالت عرضه می‌شوند:
- Normally Closed (NC – در حالت عادی بسته): تا برق وصل نشود، باد عبور نمی‌کند.
- Normally Open (NO – در حالت عادی باز): هوا دائماً عبور می‌کند مگر اینکه برق وصل شود.
۲. شیر برقی ۳/۲ (سه راه – دو وضعیت)
این شیرها دارای یک ورودی باد، یک خروجی به مصرف‌کننده، و یک اگزوز (تخلیه) هستند. این مدل معمولاً برای کنترل سیلندرها یا جک‌های یک‌طرفه (فنردار) استفاده می‌شود؛ به‌طوری‌که با برق‌دار شدن باد وارد جک شده و با قطع برق، هوای پشت جک از پورت اگزوز تخلیه می‌شود.
۳. شیر برقی ۵/۲ (پنج راه – دو وضعیت)
محبوب‌ترین و پرکاربردترین شیر در خطوط صنعتی! این شیر مخصوص کنترل جک‌های دوطرفه پنوماتیک است. دارای ۵ پورت (یک ورودی باد، دو خروجی به جلو و عقب جک، و دو پورت تخلیه مجزا) است. این مدل می‌تواند به صورت «تک بوبین» (بازگشت با فنر) یا «دو بوبین» (حافظه‌دار) باشد.
۴. شیر برقی ۵/۳ (پنج راه – سه وضعیت)
برای زمان‌هایی که نیاز دارید شفت جک در نقطه‌ای خاص (وسط کورس) متوقف شود، از شیر ۵/۳ استفاده می‌شود. حالت وسط این شیرها می‌تواند «وسط بسته (Closed Center)»، «وسط تخلیه (Exhaust Center)» یا «وسط باز (Pressure Center)» باشد.
۴ فاکتور حیاتی هنگام خرید شیر برقی پنوماتیک
قبل از ثبت سفارش یا خرید آنلاین از فروشگاه، حتماً این ۴ فاکتور را بررسی کنید:
| فاکتور | گزینه‌های رایج | کاربرد و نکته مهم |
|---|---|---|
| سایز رزوه (پورت) | 1/8، 1/4، 3/8، 1/2 اینچ | بستگی به دبی هوای مورد نیاز دارد؛ سایز 1/4 اینچ پرکاربردترین سایز صنعتی است. |
| ولتاژ بوبین | 220V AC, 24V DC, 12V DC, 110V AC | در محیط‌های مرطوب یا تابلوهای ایمن معمولاً از 24V DC استفاده می‌شود. |
| جنس بدنه و دیافراگم | آلومینیوم، برنجی، استیل با لاستیک NBR یا وایتون | برای باد معمولی آلومینیوم عالی است؛ برای بخار یا محیط‌های خورنده استیل یا برنج توصیه می‌شود. |
| نوع تحریک | برقی-فنری (تک بوبین) یا برقی-برقی (دو بوبین) | شیرهای دو بوبین در زمان قطع ناگهانی برق وضعیت فعلی خود را حفظ می‌کنند. |
مهم‌ترین عوامل سوختن زودهنگام بوبین شیر برقی چیست؟
بسیاری از خریداران از سوختن مکرر بوبین شیر برقی گلایه دارند. رعایت چند نکته زیر طول عمر تجهیز شما را چند برابر می‌کند:
- نوسان برق یا اتصال اشتباه AC به DC: بوبین‌های ۲۴ ولت DC در صورت اتصال به برق متناوب در چند ثانیه می‌سوزند.
- برق‌دار کردن بوبین خارج از هسته: هیچ‌گاه بوبین را در حالی که از روی بدنه شیر باز شده به برق وصل نکنید؛ عدم وجود هسته مغناطیسی باعث افزایش آنی جریان و سوختن سیم‌پیچ می‌شود.
- نبود رطوبت‌گیر و روغن در مسیر باد: هوای مرطوب و بدون روغن باعث قفل کردن اسپول شیر می‌شود؛ در این حالت بوبین تحت فشار مانده و داغ می‌کند. (استفاده از واحد مراقبت پنوماتیک استاندارد الزامی است).
سوالات متداول (FAQ)
۱. شیر برقی تک بوبین چه تفاوتی با دو بوبین دارد؟
در شیر تک بوبین با وصل برق شیر عمل کرده و با قطع برق به وسیله فنر به حالت اول بازمی‌گردد. در شیر دو بوبین، برای رفتن به حالت دوم باید به بوبین دوم پالس برق بدهید و تا فرمان بعدی وضعیت پایدار می‌ماند.
۲. آیا بوبین شیرهای پنوماتیک قابل تعویض هستند؟
بله؛ در اکثر شیرهای پنوماتیک استاندارد، در صورت سوختن بوبین، نیازی به خرید کامل شیر نیست و می‌توانید فقط بوبین متناسب با ولتاژ و سایز حفره مغزی را تعویض کنید.
۳. چرا باید شیر برقی را از کنترل برق بخریم؟
در فروشگاه اینترنتی کنترل برق، انواع شیرهای برقی پنوماتیک و سلنوئید ولوهای برنجی با تضمین کیفیت، تست فنی قبل از ارسال و ارائه مشخصات دقیق به همراه کاتالوگ فنی ارائه می‌شوند تا دقیقاً تجهیزی متناسب با پروژه خود تحویل بگیرید.
جمع‌بندی و راهنمای ثبت سفارش
انتخاب صحیح شیر برقی قلب تپنده سیستم پنوماتیک شما را تضمین می‌کند. اگر برای انتخاب سایز پورت، ولتاژ یا نوع تحریک متناسب با مدار خود نیاز به مشاوره دارید، کارشناسان کنترل برق همواره پاسخگوی شما هستند.
